Technologia inteligentnego szkła Smart Glass oraz folii Smart Film firmy Pro Display znajduje zastosowanie w wielu miejscach, m.in. jako szyby zapewniające prywatność w domach oraz biurach, ścianki działowe w pokojach, zasłony elektroniczne, kontrola nasłonecznienia, świetliki, ogrody zimowe, lady, gabloty, witryny, ekrany reklamowe i wiele innych.

Wprowadzenie
Technologia inteligentnego szkła LCD to rewolucyjny wynalazek, który zmieni oblicze całego przemysłu szklarskiego. Dzięki zastosowaniu specjalnego ciekłokrystalicznego polimeru PA-LC (Polymer Assembled-Liquid Crystal) powierzchnia szklanej tafli potrafi zmienić się z przezroczystej na mleczno-białą, zapewniająca prywatność oraz dyskretność. Do aktywacji takiej właściwości wystarczy niewielka ilość prądu elektrycznego.

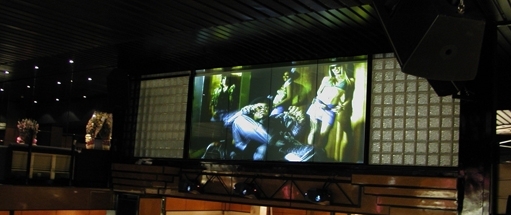

Technologia PA-LC jest materiałem bazowym do budowy produktów mogących rozpraszać światło. Dzięki folii LCD Smart Film uzyskujemy kontrolę nad dostępem światła oraz widzenia. Folia Smart Film występuje jako osobny produkt lub jest jednym z elementów gotowych szyb. Jest również doskonałym ekranem projekcyjnym, dzięki któremu możemy wyświetlać obrazy bezpośrednio na szkle.

Parametry techniczne folii LCD Smart Film

Kliknij, aby zapoznać się z parametrami technicznymi folii LCD Smart Film

Cechy standardowe

  • Doskonała przepuszczalność światła
  • Niski efekt zamglenia pod różnymi kątami widzenia
  • Wysoka ochrona UV (szkło laminowane)
  • Powierzchnia projekcyjna
  • Elastyczne rozmiary produkcji
  • Folia nakładana bezpośrednio na szkło
  • Laminowane panele szklane

 Specyfikacja

  • Folia LCD składa się z:
    Warstwa ochronna PET – Polimerowa warstwa ciekłych kryształów LC – Warstwa ochronna PET
  • Grubość folii – 0.5mm
  • Napięcie prądu zasilania – 110 V
  • Częstotliwość 50 – 60HZ
  • Natężenie prądu – 0.1 A / m2
  • Zużycie energii – 7 W / m2
  • Czas reakcji – poniżej 1 sekundy
  • Tryb pracy – (ON) przezroczysta (OFF) nieprzezroczysta
  • Przepuszczalność światła – ON – 75% OFF – 67%
  • Efekt zamglenia – ON – 7% OFF – 87%

Zasada działania
Nasza technologia oparta jest na połączeniu polimeru oraz ciekłych kryształów. Ciekłe kryształy w normalnym stanie rozpraszają światło. Jednakże po aktywacji prądu elektrycznego kryształy porządkują swoją strukturę i powierzchnia szyby staje się transparentna.



Struktura szkła laminowanego LCD (PA-LC) Laminate Glass
Diagram poniżej obrazuje budowę paneli laminowanego szkła LCD z powłoką EVA (Ethylene Vinyl Acetate). Standardowo nasze szyby laminowane składają się z dwóch paneli szklanych o grubości 5mm, pomiędzy którymi umieszczona jest folia LCD oraz dwie warstwy folii laminacyjnej EVA. Całość ma grubość 11.5 mm. Dostępne są również szyby laminowane o grubości 7.5 mm oraz 13.5mm.



Przekrój poprzeczny szyby laminowanej LCD (PA-LC)
Poniższy diagram pokazuje ochronną plastikową osłonę, która jest montowana na jednej lub wszystkich krawędziach szyby laminowanej. Krawędź z instalacją elektryczną podłącza folii LCD musi być wyposażona w osłonę, natomiast pozostałe krawędzie mogą zostać odkryte jeżeli istnieje taka potrzeba.



Sposób instalacji szyby LCD
Diagram obrazuje sposób instalacji laminowanych paneli szyb LCD. Pierwszy rysunek pokazuje jeden panel szyby LCD z ochronną plastikową osłoną na wszystkich krawędziach szyby. Na drugim oraz trzecim rysunku pokazany jest sposób instalacji kilku paneli jednocześnie. W takim przypadku plastikowa osłona jest montowana tylko na zewnętrznych krawędziach, aby pozostawić wrażenie jednej dużej tafli szkła. W miarę możliwości zaleca się montaż instalacji elektrycznej podłącza folii LCD od górnej krawędzi szyby, a nie od dołu. Kable zasilające mogą być wyprowadzone w centralnej części panelu, jak również po jego bokach.



Podłączanie szyby LCD
Ostatni rysunek pokazuje sposób podłączenia laminowanego panelu szyby LCD do transformatora instalacji 110V i włącznika. Każdy panel szyby LCD posiada dwa kable zasilające 1mm, które są podłączane do transformatora. Kilka paneli może być jednocześnie połączonych ze sobą za pomocą wspólnego transformatora i być aktywowanych z tego samego włącznika.
